遠距離傳輸
SFP光纖模塊可選,光纖傳輸最遠120KM；

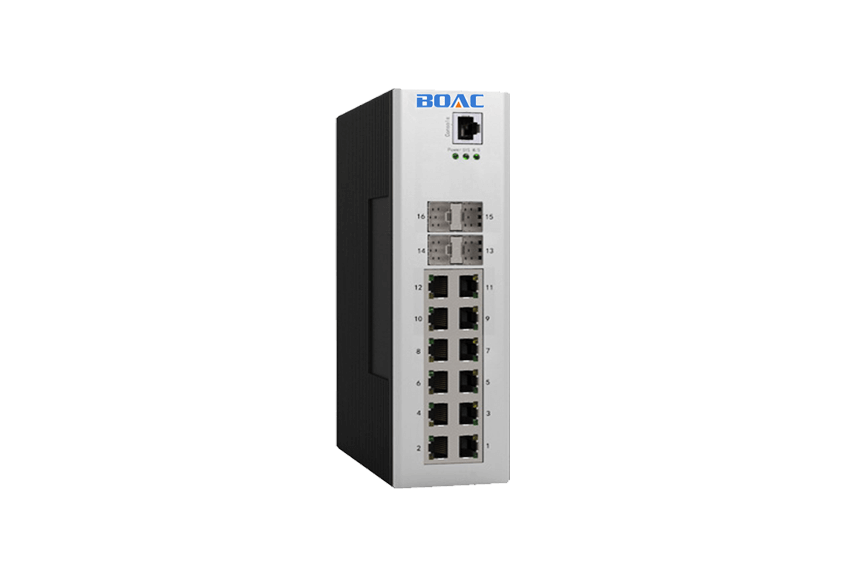

千兆4光12電管理型POE交換機
千兆4光12電管理型POE交換機
伯奧克網管型工業級光纖以太網交換機，是我公司專門為電力、交通、石油石化、工廠自動化、天網系統、戶外監控、戶外設備箱環境等應用領域開發的一款交換機產品；支持完整的二層網絡功能，支持包括VLAN虛擬局域網、STP/RSTP網絡冗余、SNMP簡單網絡管理協議、IGMP多播數據包偵測管理等高級二層交換機功能；提供WEB/Telnet/Consol/SSH/CLI等多種網絡管理方式；交換機提供4個1000Base SFP光纖接口，LC或SC接頭，單模/多模、單纖/雙纖可選，單模型號標配20KM光纖傳輸距離，也提供40KM/60KM/80KM及最遠120KM光纖傳輸距離可選；同時提供12個10/100/1000Base-T(X) RJ45電口,支持10Mbps/100Mbps/1000Mbps、全雙工/半雙工和MDI/MDIX極性自適應；該產品采用高性能網絡交換芯片，所有端口均支持無阻塞、全線速數據包轉發；設備提供的12個POE供電端口，不需要電源及電源線，即可通過網線為基于POE技術的高清網絡攝像機、無線AP、IP電話等設備供電；POE交換機提供15.4W功率的IEEE802.3af和最大30W功率的IEEE 802.3at標準的產品可選，能為高速球形攝像機、紅外攝像機等大功率POE設備供電。
- 光接口:4個1000BaseFX SFP光口
- 電接口:12個10/100/1000BaseT(X)電口
- 傳輸模式:全雙工/半雙工、MDI/MIDX極性自適應
- POE:提供15.4W IEEE 802.3at 和 30W IEEE802.3af可選
產品特性
POE供電
提供15.4W IEEE 802.3at 和 30W IEEE802.3af可選。
多光多電
2個1000BaseFX SFP光口, 24個10/100/1000BaseT(X)電口（帶POE供電）；
極性自適應
10/100/1000Mbps、全雙工/半雙工、MDI/MIDX極性自適應；
雙電源供電
雙電源供電，電壓48V DC；
性能穩定
無風扇設計，提高穩定性和使用壽命。
基本參數：
數據端口 4xBase-T(X), 12xRJ-45接口
速率 10/100/1000Mbps 遵循IEEE 802.3標準
背板帶寬 24Gbps
包轉發速率 17.376Mpps
MAC地址表 8K
交換延遲 <96ns
數據包緩存 4Mb
數據交換機制 存貯轉發
優先隊列 4
最大幀大小 9600Byte
支持VLAN數量 4096
IGMP組數量 256
MIB MIB-II、Ethernet-l ike MIB、P-BRIDGE
MIB、Q-BRIDGE MIB、Bridge MIB、Private
MIB、RMON MIB、Group1, 2, 3, 9
光口 SFP 雙纖：LC SFP 單纖：LC, SC
電口 RJ-45
電源接口 接線端子, 帶固定螺絲
光口類型 SFP擴展槽
傳輸距離 20KM,40KM,60KM,80KM, 100KM, 120KM
POE供電 IEEE 802.3af 48V 15.4W, IEEE 802.3at 48V 30W
POE針腳 V+:1,V+:2,V-:3,V-:6
繼電器輸出 1A @24VDC, 接線端子連接頭
電源輸入 48V DC
耗電量 13W @48V
過載保護 支持
防雷保護 6KV
外殼 鋁合金外殼,無風扇
防護等級 IP40
外形尺寸 (WxHxD)196 x125 x 54.8mm
重量 3450g
安裝方式 獨立使用/導軌式安裝/壁掛式安裝
工作溫度 寬溫: -40°C-85°C
存儲溫度 -50°C-100°C
工作濕度 5 - 95% (無結露)
MTBF 465,000 hrs
