完善的接口設計
立體聲，非平衡,RCA、鳳凰端子可選；
AV分配器

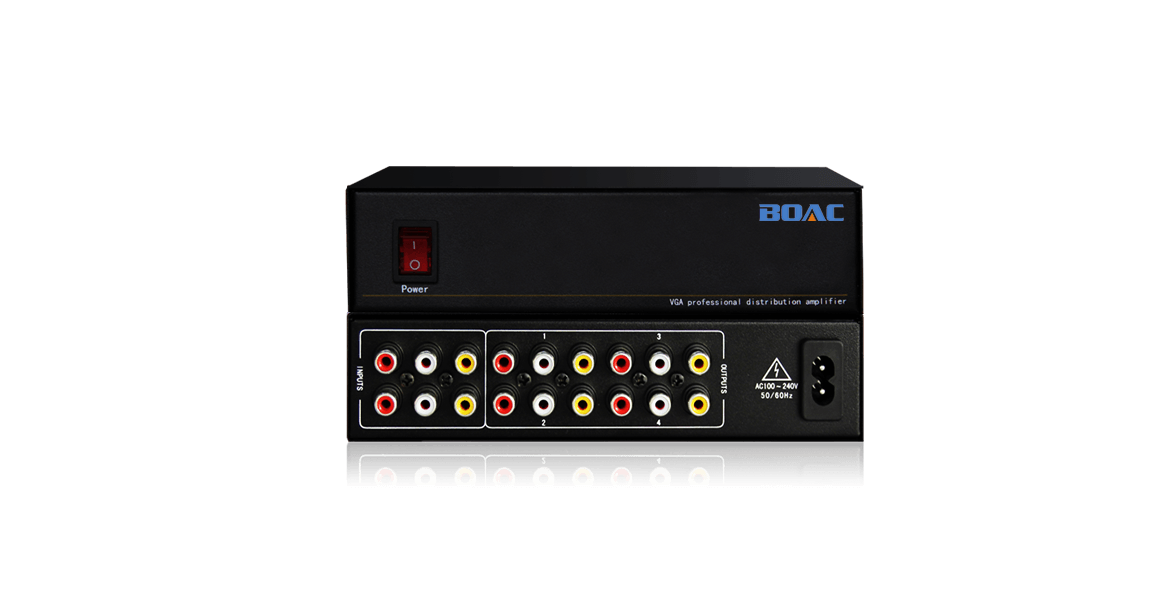

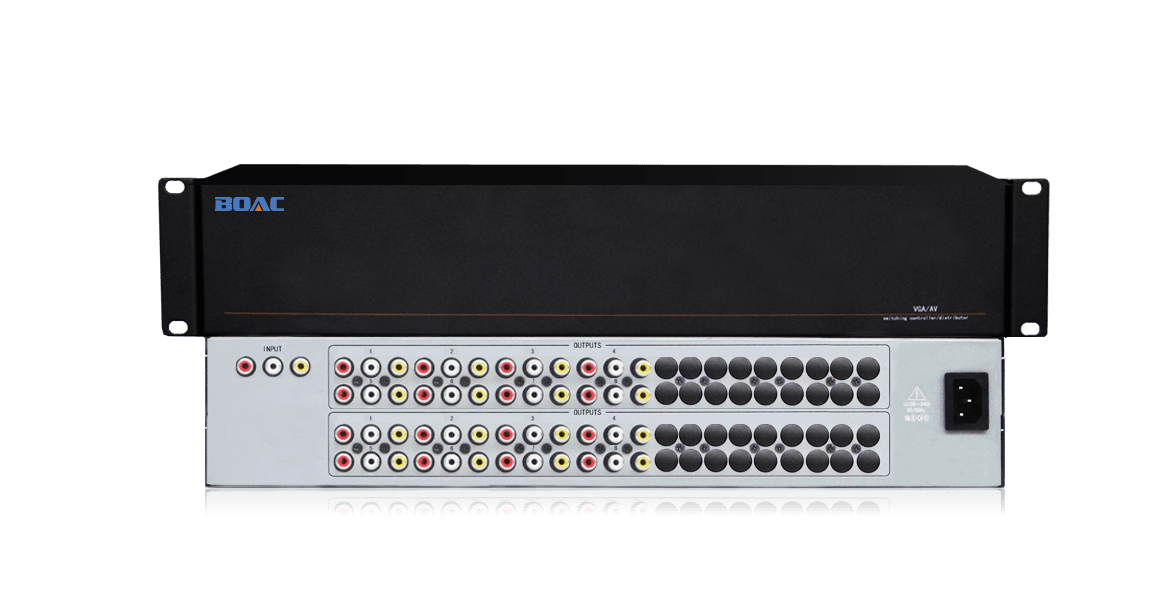

伯奧克AV分配器

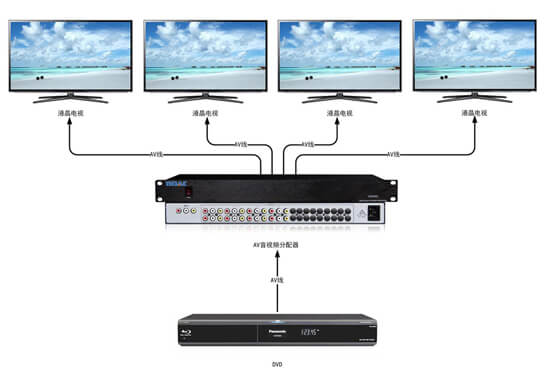

AV分配器系列是高性能分配放大器，設計用于分割并延長復合視頻和音頻信號，并在確保信號源的品質和強度的情況下將其在長距離電 纜上進行傳輸。電路采用兩級高頻放大及一級射極跟隨器的放大電路，能夠使輸入信號圖像得到更加穩定清晰的傳輸。AV分配器可用于VOD視頻點播、影院劇院、電視節目制作、視頻監控系統、多媒體會議室、電化教學系統、控制中心、展廳、音視頻系統會議室等場合，是適合于通訊、攝像及監控系統的配套產品。
- 帶寬: 150MHz
- 接口: 視頻：RCA/BNC 音頻：RCA/鳳凰端子
- 接口數量: 2/4/8/16/32（16以上需定制）
- 機箱: 桌面式/1-4U標準機架式
產品特性
支持多路信號輸出
支持2/4/8/16/32路AV音視頻信號輸出。（32路以上需定制）
可變?cè)鲆婧途饪刂?/h5>
在每?jī)陕份敵錾线M(jìn)行獨立的可變?cè)鲆婧途饪刂疲?/p>
穩定的性能
高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；
高帶寬(速率)
帶寬(速率)可達150Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；
長距離信號傳輸
可驅動緩沖和放大的輸出信號至300m的距離或更遠，應用更方便。
視頻參數：
帶寬 150Mhz(-3db)滿載
信號類型 復合視頻(CVBS)
接口 BNC/RCA
最小電平 0.4 VP-P
最大電平 2.0 VP-P
耦合方式 直流耦合
介入增益 0dB
阻抗 75 Ω±1Ω
音頻參數：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬 150Mhz(-3db)滿載
信號類型 復合視頻(CVBS)
接口 BNC/RCA
最小電平 0.4 VP-P
最大電平 2.0 VP-P
耦合方式 直流耦合
介入增益 0dB
阻抗 75 Ω±1Ω
音頻參數：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
