支持3G-SDI 視頻的數據速率
支持高達 3G-SDI 視頻的數據速率,兼容SDI及HD-SDI；
SDI分配器
伯奧克SDI分配器

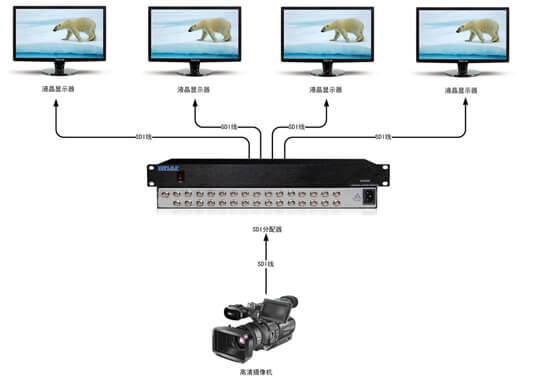

SDI分配器是一款結構緊湊的1路輸入、多路輸出分配放大器，用于SDI、HD-SDI、3G-SDI串行數據視頻信號，其最高速率可達2.97Gbps。它能自動識別并適應符合SMPTE和ITU標準（包括 SMPTE 259M、292M 和 424M 以及 ITU-R.BT601 和 BT1120）的通用串行數字視頻信號。SDI分配器是應用于廣播和視頻生產設施、醫學設施、舞臺租賃以及其它需要將單一串行數字視 頻信號源同時發送到多臺顯示設備等環境的理想選擇。
- 帶寬: 2.97Gbps
- 接口: BNC

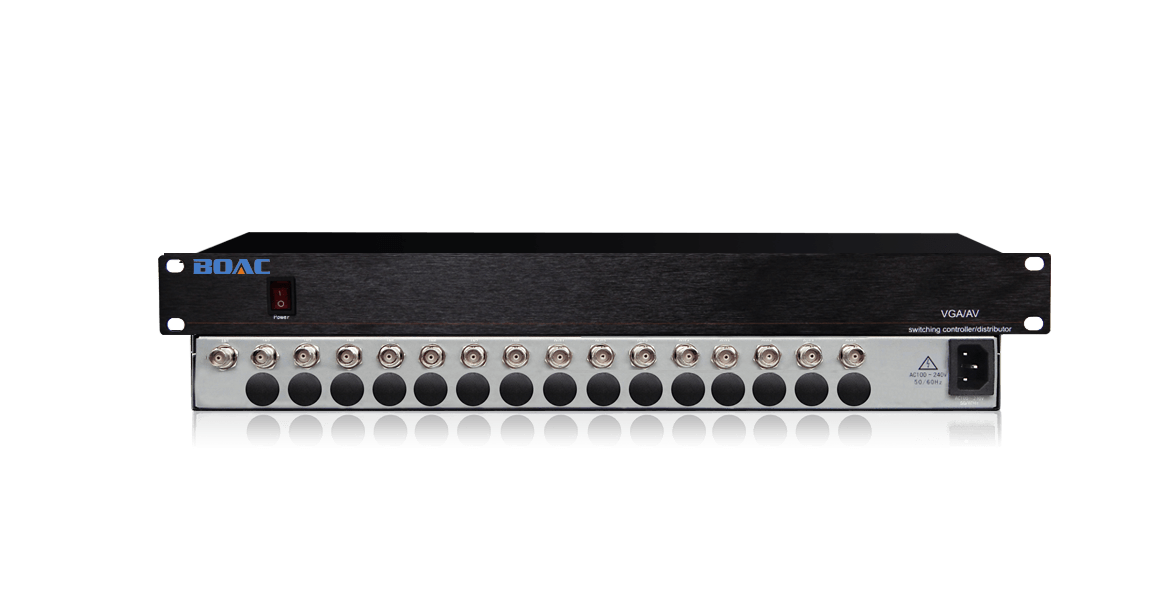

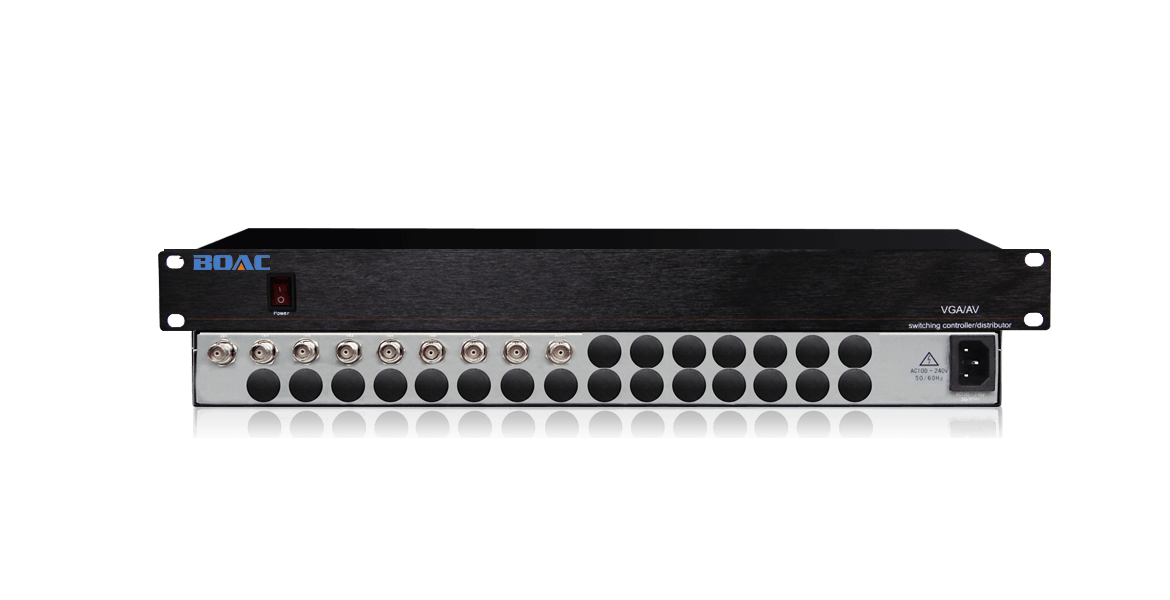

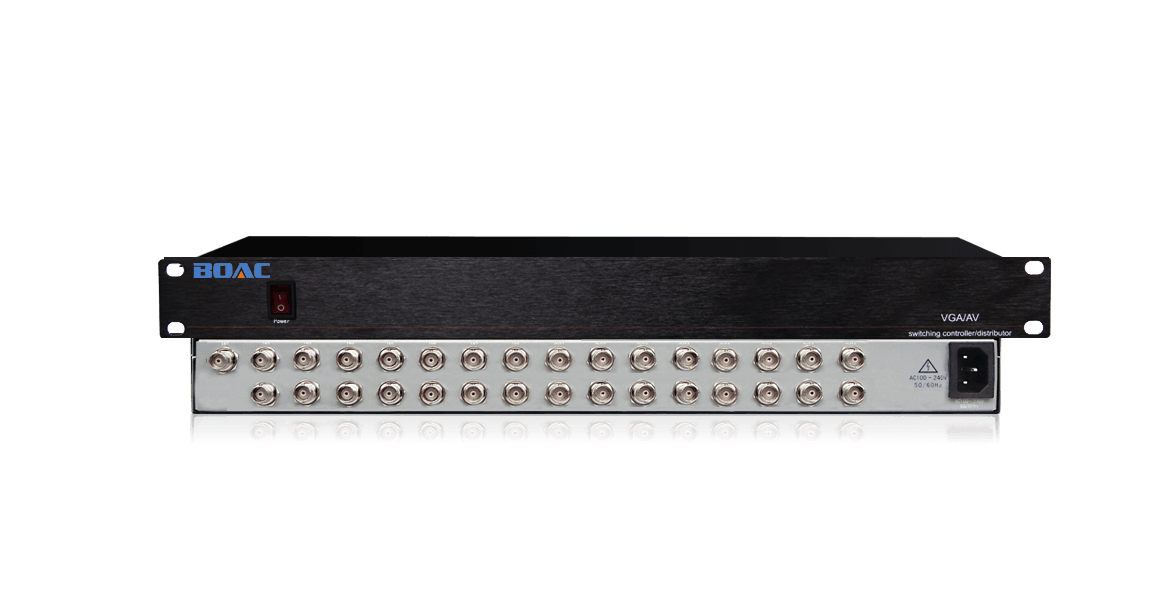

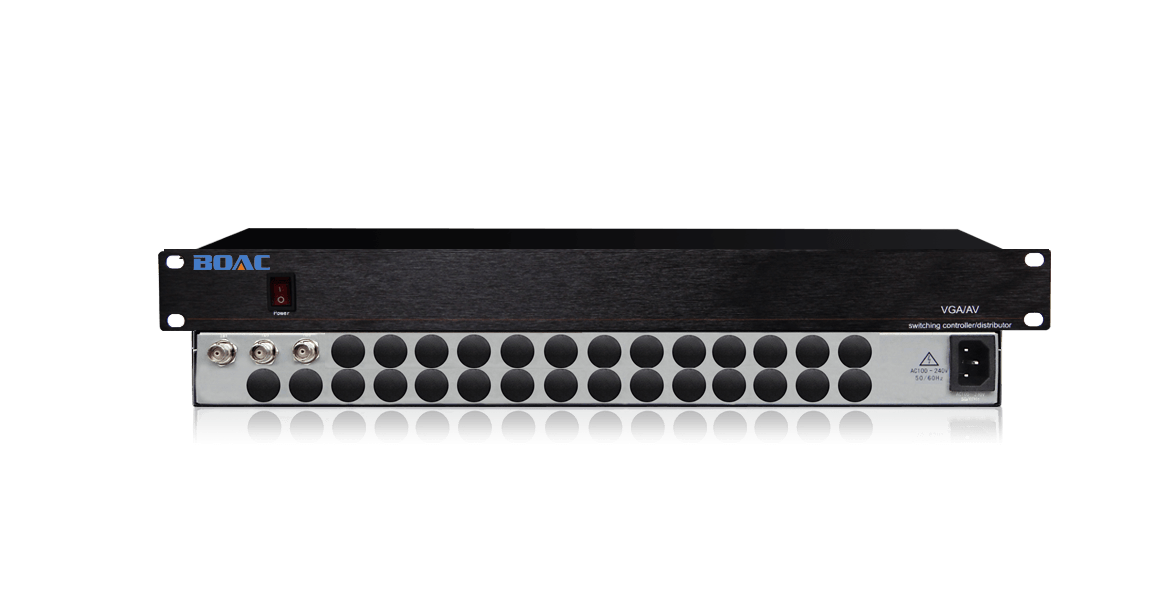

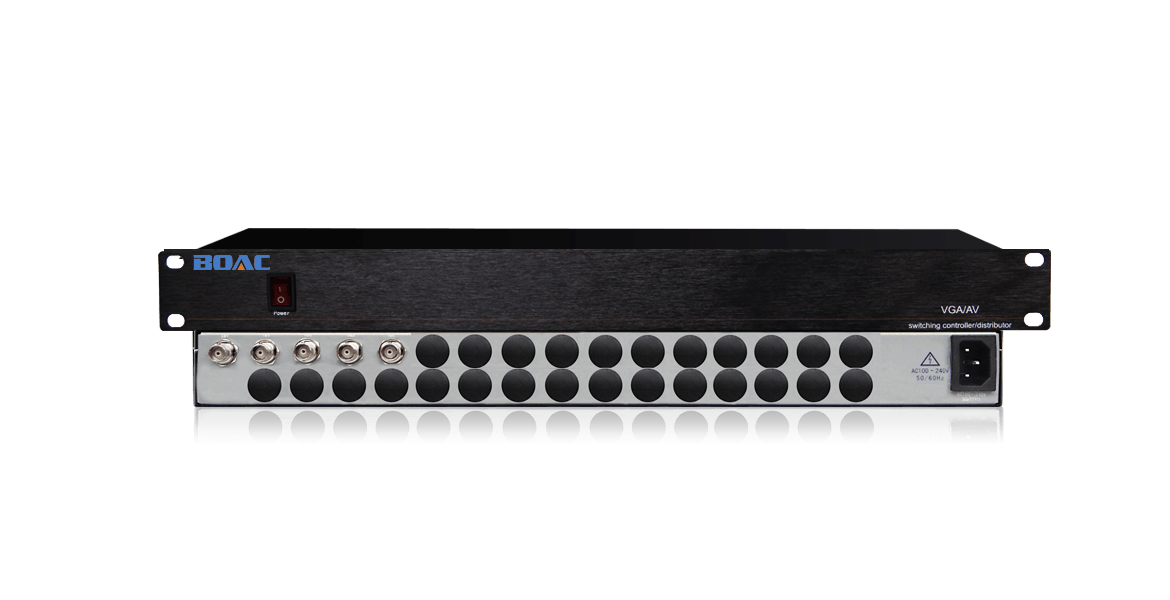

- 接口數量: 2/4/8/16/32（32以上需定制）
- 機箱: 桌面式/1-4U標準機架式
產品特性
支持多路信號輸出
支持2/4/8/16/32/64路SDI信號輸出，可帶音頻（可選）。
數字視頻標準
自動適應 SMPTE 和 ITU 數字視頻標準；
優質的開關電源
優質的開關電源，性能卓越，耐高溫、嚴寒，可以有效防止電磁波輻射干擾；
設備性能完善
具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低；
安裝使用方便
提供豐富的電源狀態、視頻鏈路狀態、輸入輸出等有效指示功能使得用戶安裝調試十分方便。
基本參數：
帶寬(速率) 1.5GBits（HD-SDI）、3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
視頻參數：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
接口 BNC
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬(速率) 1.5GBits（HD-SDI）、3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
視頻參數：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
接口 BNC
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
